概述

       KYN28-12開關柜（全稱：鎧裝型移開式交流金屬封閉開關設備）即三相交流50Hz的戶內成套配電裝置，主要用于接收和分配3.6-12千伏的電能并對電路實行控制保護及監測。開關柜能滿足GB3906、DL404、IEC-298標準等要求，并具有“防止誤操作斷路器，防止帶負荷推拉手車式斷路器，防止帶電閉合接地開關，防止接地開關在接地位置送電和防止誤入帶電間隔”，即我們常說的高壓開關柜的“五防功能”。它既能配用ZN63A（即VS1 ）真空斷路器，也可配置進口VD4真空斷路器。廣泛用于用于發電廠，中小型發電機的送電，電力系統二次變電所的受電、送電，工礦企事業單位的配電，以及大型高壓電動機的起動等。

結構特點

       KYN28-12開關柜采用高低結構，前側高度為2300mm，后側高度為2000mm，儀表室為獨立結構，前后門都與接地開關進行"五防"聯鎖。電纜施工或維護從后側下柜門進入。通常柜的下部前后兩側用鐵板隔開，前側無帶電導體，后門與接地開關進行"五防"聯鎖。其有以下結構特點：

1.柜體結構采用敷鋁鋅板經多重折彎組裝而成；精度高、抗腐蝕、重量輕、強度高、零配件通用性強。
2.可配用VS1(ZN63)系列或進口VD4系列真空斷路器，適用性廣，可靠性高。
3.手車設有工作、試驗位置、各位置均有定位和顯示裝置，安全可靠。
4.可配用電壓互感器手車、計量手車、隔離手車、站用變落地手車等相同用途的手車具有互換性；
5.更換斷路器簡單，互換性好；
6.安全可靠有效的“五防”閉鎖，防止誤操作；
7.柜體裝有觀察窗，可觀察柜內元件的工作狀態；

8.防護等級高，可防止雜物和蟲害侵入；開關柜的外殼防護等級達到IP4X，各隔室的防護等級為IP2X；

9.柜體可靠墻安裝、柜前維護、減少占地面積；

10.各高壓室均有泄壓通道，確保人身安全；
11.電纜室空間充裕、可連接多根電纜；
12.斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生。

13.斷路器室和電纜室可根據用戶要求分別加裝照明裝置，以方便維護及檢修。

主要優點：

1.結構合理，開關柜采用全金屬鎧裝設計，外殼防護等級高(IP4X)。電力電纜和控制電纜的進出孔用橡膠密封圈密封，可以防止灰塵，保護電纜絕緣層；
2.穩定可靠，斷路器室和電纜室的門板上設有觀察窗，便于觀察斷路器的位置和狀態，進出電纜的工作狀態和工作狀態的輸入輸出電纜。同時，開關柜抵抗內部電弧故障的能力不喪失；
3.性能優異，開關柜三個隔間均設有泄壓通道，用于泄放內部電弧故障產生的壓力；
4.防護等級高，開關柜具有完善的防誤操作措施。安裝可靠的聯鎖裝置，滿足電力系統“五防”要求；
5.易擴展，電纜室在深度和高度方向有足夠的電纜連接空間，每相可并聯兩對電纜，安裝方便。根據具體應用的要求，電纜室內還可安裝電壓互感器、避雷器等原裝元件；
6.適用性強，同一規格的斷路器手車無需任何調整即可互換；可配備各種微機保護裝置。

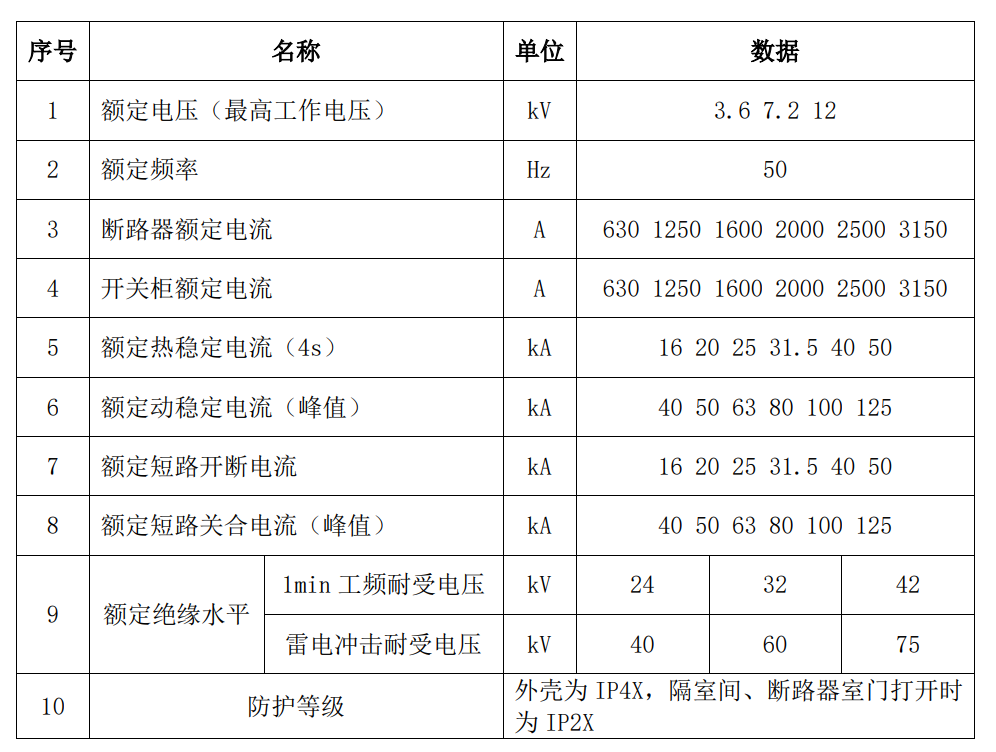

技術參數
